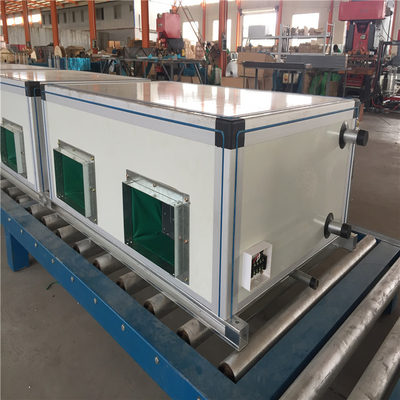

400VAC AHU Endüstriyel Klima Santralleri Handler HVAC Sistemi 2000m3/h

Ürün Özellikleri

KD(X) serisi tavan klima ünitesi, merkezi klima ünitesinin sonunda bulunan, filtreleme, soğutma, nem alma, ısıtma ve taze hava verme işlemleri yapabilen bir kaldırma hava işleme ünitesidir.

Arıtılan havanın hava borusu vasıtasıyla belirli bir mesafe ile mekana gönderilmesi uygundur.Özellikle küçük ticari ve endüstriyel binaların iklimlendirme mühendisliği için uygundur.

Ünite kurulumu

Tavan tipi klima ünitesi yatay olarak monte edilecek ve yoğuşturucu suyunun düzgün tahliyesini sağlamak için yoğuşturucu su borusu tarafı %5 yüksekte değil, altta bırakılacaktır. Ünite çevresinde kurulum ve bakım alanı ayrılacaktır.

Üniteye bağlı yoğuşma tahliyesi yeterli yükseklikte su sızdırmazlığı ile sağlanacaktır.

Yüzey soğutucunun su bağlantı borusu alttan ve üstten çıkışlıdır ve su girişine küresel vana ve filtre takılmalıdır.

Hava borusunun ünite ile esnek bağlantısı, su borusunun ünite ile olan kısmı esnek boru olmalıdır, boru üniteye bağlandığında burulma kuvveti ısı eşanjörüne, boruya zarar vermemek için çok büyük olmamalıdır. ayrı bir evi olmalı, ağırlık ünite tarafından yüklenmemelidir.

Ünitenin güç kaynağı 380V ve 50Hz'dir. Sadece güç kaynağı gereksinimleri karşıladığında motora bağlanabilir.Güç kaynağına bağlandıktan sonra fanın yönlendirmesinin doğru olup olmadığını kontrol edin.Güç kaynağı ters ise, güç kaynağının faz sırasını değiştirmek için makineyi durdurun.

Fan motoru iyi bir şekilde topraklanacak ve aşırı yük, aşırı ısınma, eksik parçalar ve diğer güvenilir koruma cihazları ile donatılacaktır.

Ünite işletimi ve bakımı
Ünitenin soğutucu ve ısı ortamı temiz yumuşatılmış su olmalı ve çalışma basıncı 1,6mpa'yı geçmemelidir.

Ünitenin çıkış borusu, ısı değişim etkisini etkilememek için ilk çalıştırmadan ve ısı eşanjöründeki ve boru hattındaki havayı boşaltmak için soğuk ve sıcak dönüşümden önce açılması gereken bir egzoz valfi ile donatılmıştır. ünite tarafından sağlanan soğuk suyun sıcaklığı yazın 5 C'den düşük, ısıtma suyunun sıcaklığı kışın 80 C'den yüksek olmayacaktır.

Büyük miktarda soğuk havanın ısı eşanjöründe buzlanma oluşturmasını önlemek için fanı çalıştırmadan önce ısıtıcıyı 5-10 dakika çalıştırın.Önce temiz hava valfini kapatın, ardından ısıtıcıyı kapatın ve son olarak makine durduğunda üfleyiciyi kapatın.

Kışın, ünite kullanılmadığında, bataryada depolanan su boşaltılmalı ve basınçlı hava ile kurutulmalıdır. Ünite kışın geçici olarak çalışmıyorsa, paslanmayı önlemek için borudaki sıcak su sirkülasyonu garanti edilmelidir. ve dondur. Kışın hariç, diğer mevsimlerde ısı eşanjörü durduğunda, korozyonu azaltmak için su ile doldurulmalıdır.

Ünitenin kullanım etkisini sağlamak için filtre düzenli olarak temizlenmelidir.Hava hacmi azalırsa, bunun nedeni genellikle filtrenin aşırı toz birikmesidir.

Ünite bir ay çalıştıktan sonra, kaldırma bağlantılarının ve fanın güçlü cıvatalarının gevşek olup olmadığını kontrol edin.

2 yıl çalıştıktan sonra, ısı değişim borusundaki kireci temizlemek için ünitenin bakımı tamamen yapılmalıdır. Eşanjör kanatlarını basınçlı hava veya su ile temizleyin. Fan, motor ve diğer yağlama parçaları düzenli olarak yağlama yağı ile doldurulmalıdır.
